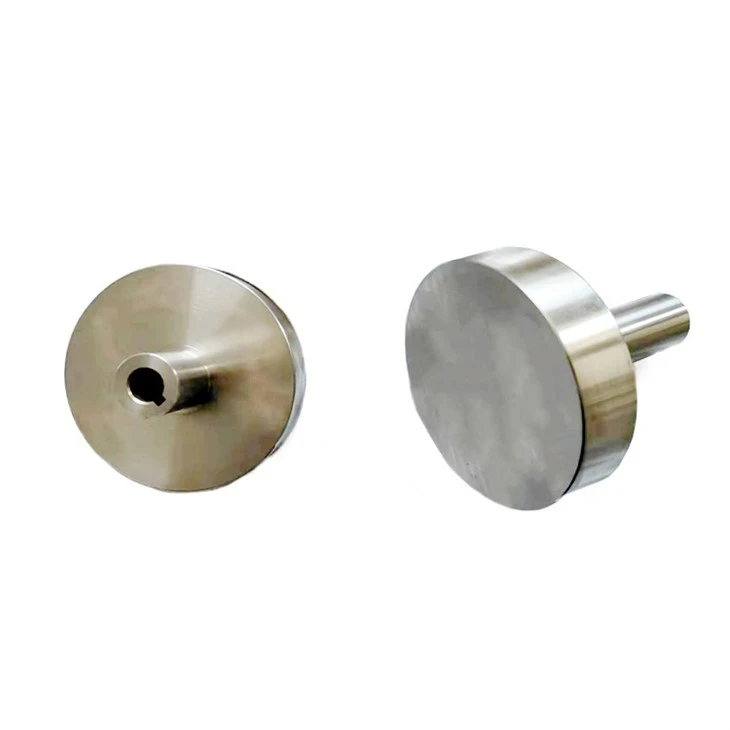

ข้อต่อแม่เหล็กแบบดิสก์

ข้อต่อแม่เหล็กแบบดิสก์ (รวมถึงข้อต่อแม่เหล็กแบบระนาบด้วย) ประกอบด้วยฮับครึ่งสองอันพร้อมแม่เหล็กอันทรงพลัง แรงบิดที่จ่ายให้กับแผ่นดิสก์แผ่นหนึ่งจะถูกถ่ายโอนผ่านช่องว่างอากาศไปยังแผ่นดิสก์อีกแผ่น แรงบิดที่ส่งได้สามารถเปลี่ยนแปลงได้โดยการปรับช่องว่างอากาศ ใช้หลักการปฏิสัมพันธ์ระหว่างแรงดึงดูดและแรงผลักของแม่เหล็กแรงสูง เป็นอุปกรณ์ส่งกำลังสำหรับการส่งผ่านพื้นที่แบบไม่สัมผัส

ข้อกำหนดสำหรับสภาพแวดล้อมการติดตั้งของข้อต่อแม่เหล็กแบบดิสก์ค่อนข้างต่ำ ใช้แม่เหล็กแรร์เอิร์ธ NS หลายชิ้น เมื่อมอเตอร์หมุน ขั้ว N และขั้ว S จะดึงดูดกันเพื่อสร้างแรงบิด และในช่วงแรงบิดที่กำหนดเพื่อให้เกิดการหมุนแบบซิงโครนัส

1. ข้อต่อแม่เหล็กมีฟังก์ชันป้องกันการโอเวอร์โหลด ซึ่งช่วยเพิ่มความปลอดภัยและความน่าเชื่อถือ และช่วยลดความเสียหายได้อย่างสมบูรณ์
2. ไม่มีการสัมผัส, การสึกหรอเป็นศูนย์, ติดตั้งง่าย, ป้องกันการสั่นสะเทือน, ป้องกันการระเบิด, สามารถแยกและป้องกันการรั่วไหล;
3. การต่อแผ่นแม่เหล็กแบบไม่สัมผัสช่วยให้อุปกรณ์ทำงานในสภาพแวดล้อมที่รุนแรง เช่น ก๊าซและก๊าซผสมที่มีฤทธิ์รุนแรง เป็นพิษ ระเบิด มีค่าหรือติดไฟได้
4. การส่งแรงบิดและความเร็วที่อุปกรณ์ต้องการสามารถทำได้โดยการปรับช่องว่างอากาศ และผลการประหยัดพลังงานก็น่าทึ่ง
5. ข้อต่อจานแม่เหล็กมีโครงสร้างที่กะทัดรัดและไม่มีอุปกรณ์เสริมอื่นๆ ที่จำเป็นสำหรับการติดตั้ง แรงบิดถูกส่งผ่านช่องว่างอากาศจึงไม่มีการสัมผัสโดยตรงระหว่างชิ้นส่วนทั้งสอง ทำให้ไม่มีชิ้นส่วนที่สึกหรอ และสามารถลดการสั่นสะเทือนได้ถึง 80 เปอร์เซ็นต์ ช่วยยืดอายุการใช้งานของชิ้นส่วนทั้งหมด

คัปปลิ้งแม่เหล็กแบบดิสก์ได้รับการกำหนดค่าเพื่อให้ฟลักซ์แม่เหล็กถูกถ่ายโอนไปรอบด้านปลายแบนของชุดประกอบทรงกระบอก ส่วนประกอบทั้งสองถูกดึงดูดเข้าที่ส่วนใดส่วนหนึ่งและอีกส่วนหนึ่งในแนวแกน และโดยปกติแล้วจะต้องมีการรองรับตลับลูกปืนกันรุนเพิ่มเติมเพื่อการประกอบที่เหมาะสม

แนวแกนไม่ตรง - ทนทานได้เล็กน้อย ปริมาณการส่งแรงบิดเป็นสัดส่วนโดยตรงกับระยะห่างระหว่างแกนและจำนวนแม่เหล็กที่ใช้ในการออกแบบ ความแปรผันของช่องว่างอากาศเล็กน้อยอาจทำให้แรงบิดเปลี่ยนแปลงอย่างมาก

การวางแนวที่ไม่ตรงแนวรัศมี – มีความทนทานสูง

การวางแนวเชิงมุม - ความอดทน เนื่องจากความสัมพันธ์ระหว่างแรงบิดเอาท์พุตและระยะห่างตามแนวแกน การวางแนวเชิงมุมที่สูงอาจทำให้แรงบิดลดลงอย่างไม่คาดคิด

เทคโนโลยีการส่งผ่านแม่เหล็กได้ตระหนักถึงการปฏิวัติทางเทคโนโลยีใหม่ในประวัติศาสตร์ของการส่งสัญญาณทั่วโลก และจะนำผลประโยชน์ทางเศรษฐกิจอย่างที่ไม่เคยมีมาก่อนมาสู่ธุรกิจเหมืองแร่อย่างแน่นอน

เราต้องการความช่วยเหลือจากคุณในการออกแบบข้อต่อแม่เหล็กถาวร

1. คุณต้องการส่งแรงบิด (แรง) เท่าใด
2. ความเร็วในการทำงานคือเท่าไร (ความเร็วหรือ RPM)
3. ช่วงอุณหภูมิในการทำงานคือเท่าไร?
4. ขนาดอ้างอิงด้านล่าง.
